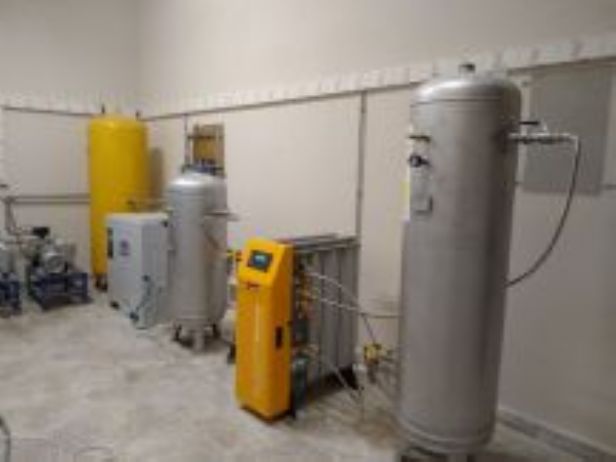

NİTROJEN JENERATÖRÜ

1. Azot jeneratörünün üretim debisi 5barg çıkış basıncında, en az 21 Nm³/saat (25ºC ortam sıcaklık şartlarında) olacaktır.

2. Azot saflığı %99,99 (%2 O₂) olacaktır.

3. %99,99 saflıkta 1 Nm³/saat azot üretebilmek için azot jeneratörüne verilecek şartlandırılmış basınçlı hava 2,3 Nm³/saati geçmeyecektir.

4. Azot jeneratörü üzerinde giriş ve çıkış basınç göstergeleri ve oksijen analizörü mevcut olacaktır.

5. Azot jeneratörü kumanda panosunda;

- Online oksijen miktarı (%)
- Jeneratör toplam işletim saati
- Hata kayıtları
gibi veriler görülebilecektir.

6. Üretilen azottaki oksijen konsantrasyonu%2 seviyesinin üzerine çıktığında azot jeneratörü alarm verecek ve azot üretimini durduracaktır.

7. Azot jeneratöründe RS232 ve RS485 bağlantı portu bulunacak, gerektiğinde uzaktan kontrol edilebilecektir.

8. Azot jeneratörü ve adsorbsiyonlu tip kurutucu birbiriyle koordineli çalışmalı, azot kullanımı olmadığında sistem basınçlı hava tüketmeyerek azot üretimine hazır bir şekilde bekleyebilmelidir.

9. Azot jeneratörü ve adsorbsiyonlu tip kurutucu modüler yapıda olmalı, yıllık periyodik basınçlı kap testi gerektirmeyecek kaynaksız cıvatalı bağlantılarla alüminyum kolonlardan oluşmalıdır.

10. Azot üretim sisteminde kullanılacak azot jeneratörü ve adsorbsiyonlu tip kurutucu gövdeleri ile filtre yuvaları korozyona karşı 10 yıl garantili olmalıdır.

11. Azot jeneratörü içindeki CMS malzemesi için üretici firma 10 yıl eksilmeme ve değiştirilmeme garantisi vermelidir.

12. Adsorbsiyonlu tip kurutucunun girişinde 2 adet ön filtre, çıkışında 1 adet toz filtresi, 1 adet aktif karbon filtre bulunmalıdır. Çıkışında elde edilen basınçlı havanın içindeki nem miktarı -40 ºC Pdpçiğlenme noktasında olacaktır. Basınçlı hava içerisindeki partikül boyutu 0,01 mikronu, yağ miktarı 0,003 mg/m³'ü geçmeyecektir.

13. Azot jeneratörü ve azot jeneratörü öncesinde kullanılacak adsorbsiyonlu tip kurutucunun üretim teknolojisi "PressureSwingAdsorption" olacaktır.

14. Azot jeneratörü ve kurutucu sistemi giriş gerilimi 230 V, 50 Hz olacaktır.

Ürün Bilgileri Görseller

Ürün Adı:

AZOT

Ürün Kodu:

NİTROJEN

Ürün Hakkında Teknik Bilgiler:

15. Azot jeneratörünün oksijen oranını gösteren analizör dışarıdan müdahalelere hiçbir suretle açık olmamalı, oksijen oranı bir PLC kullanılarak ekrandan değiştirilememelidir.

16. Azot jeneratörü ile dengeleme tankı arasında, tanktan gelebilecek partikülleri tutmak için toz filtresi olacaktır. Toz filtresi 1 mikrondan daha büyük partikülleri geçirmeyecektir.

17. Azot dengeleme tankı en az 250Lt hacminde, 11 barg çalışma basıncına sahip olacaktır. Uygun kapasitede emniyet ventili, manometre ve kondens boşaltma vanası tanka dahil olacaktır.

18. Azot depolama tankı en az 500 Lt hacminde, 11 barg çalışma basıncına sahip olacaktır. Uygun kapasitede emniyet ventili, manometre ve kondens boşaltma vanası tanka dahil olacaktır.

19. Sistemi beslemek için kullanılacak kompresörün maksimum çalışma basıncı 7barg olmalıdır.

20. Kompresörden 10 barg basınçta çıkacak havanın ISO1217 4rd Edition Annex C'ye göre debisi en az 1,3 m³/dk. olacaktır
